【GeneXus-Tips】データベース定義書の簡単出力

こんにちは。小舘です。
今回は、サクッとデータベース定義書の簡単出力をご紹介したいと思います。
おおまかな流れは、以下のとおりです。

1. RCOMenuエクステンションツールのインストール
2. RCOMenuを用いて、データベース定義書の元となるDocumentを作成
   ・論理名(Attribute)
   ・型 (Type)
   ・物理名(Description)
3. 出力されたDocumentの内容をExcelに張り付けて2次加工

では、早速、

＜手順１＞：RCOMenuエクステンションツールのインストール

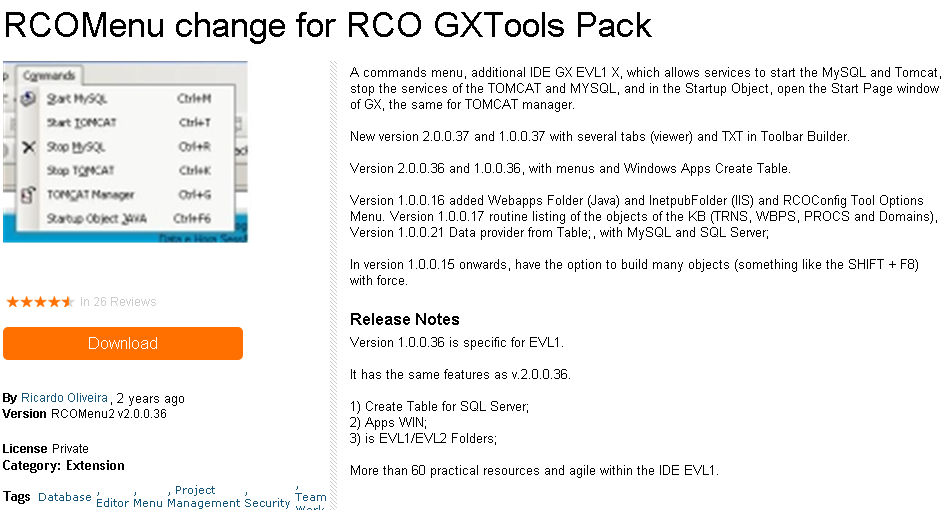

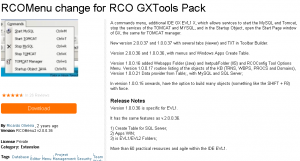

1-1：こちらからツールをダウンロードする

* GeneXus marketplaceにて有志の方が公開されているエクステンションツールになります。

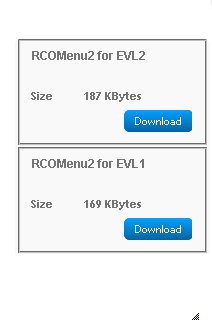

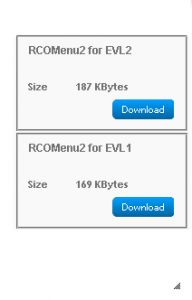

*私の環境は、EvL2を選択しております

(EvL3は未検証ですが未対応だと思います）

1-2: DLしたZIPファイルを解凍 ならびに、DLLファイルをGeneXusのPackagesフォルダへ設置する

1-3：GeneXusを起動して、エクステンションマネージャを実行する

(ツール->エクステンションマネージャ）

1-4 RCOMenuにチェックを入れて、【適用】を選択する

*GeneXusの再起動が促されます

1-5 GeneXus起動後にツールメニュー右横に【RCOMenu】が表示される

＜手順２＞：雛形Documentの作成(出力）

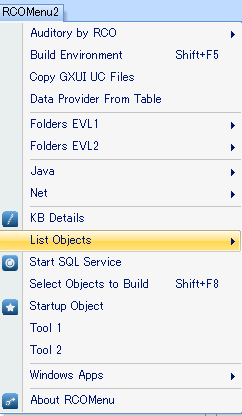

2-1 メニュー内のRCOMenuを選択し、【List Objects】を選択する

2-2 次のウィンドウで【List TABLES and Attributes】を選択する

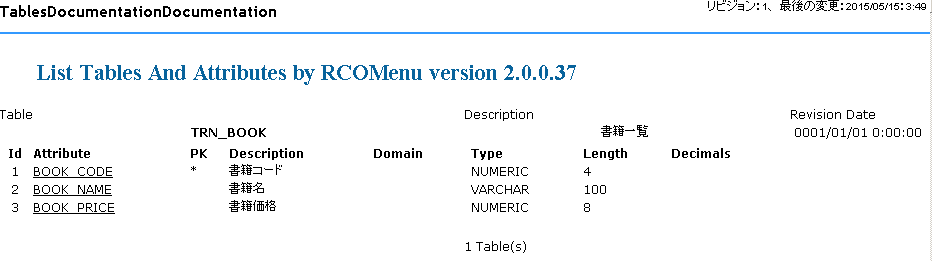

2-3：[2-2を実行後]に下記のようなDocument画面が出力される

(Document形式で作成される為、保存したい場合は適時リネーム保存する）

＜手順３＞：Excelへの2次加工

3-1：[2-3]で生成された内容をExcelへコピー＆ペーストする。

3-2：[皆様のセンス】に合わせて加工する。

するとどうでしょう？！

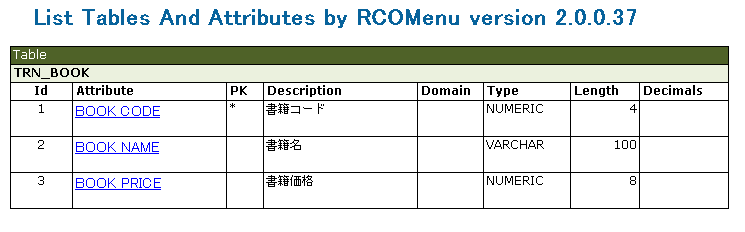

↓私はこんな感じに仕上げました。　（色&罫線付けた感じですが)

* 作成まで30秒ぐらいです！

いかがだったでしょうか？！

ミソは、

・Structureをコピー&ベーストするとAttributeしかコピーできないといった点を解決

・デスクリプションが日本語でも文字化けしない

といった具合です。
